一、概述
DDSY6607型電子式單相預付費電能表，采用先進的專用集成電路設計，全自動表面貼裝（SMT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。
產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。
二、工作原理
1、工作原理圖
電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻，驅動步進電機計量電度。
2、數據處理
電能計量脈經光電耦合器送CPU處理，運算后存儲于存儲器中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警狀態信號。
三、規格型號及技術參數：
1、規格型號
規格
型號
精度等級
電壓規格
(V)
電流規格（A）
DDSY6607
2.0
220
5(20)、10(40) 、20（80）
2、主要技術參數：
a、基本誤差:
負載電流
功率因數
百分數誤差限（％）
0.05Ib≤I<0.1Ib
1.0
±1.5
0.1Ib≤I≤Imax
±1.0
0.1Ib≤I<0.2Ib
0.5（滯后） 0.8（超前）
0.2Ib≤I≤Imax
b、電氣參數（參比條件）：
起動電流： 0.4 % Ib
功耗：電壓線路<1.0W，3.0VA；
電流線路 < 1.0VA
潛動：具有邏輯防潛動電路
電壓范圍： 220V±10%
工作溫度范圍：-25℃~ +55℃
掉電數據存貯時間>20年
四、安裝與使用
1、電表在出廠時經檢驗合格，并加封鉛印，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。
2、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。
3、按圖一、圖二安裝和接線，擰緊接線螺釘，并緊固端鈕盒內連接板。
4、經互感器接入式電表其示數須乘以變比后，才是實際電能數。
5、一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門(售電處)補購一張。
6、購電準備：購電前，用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫。

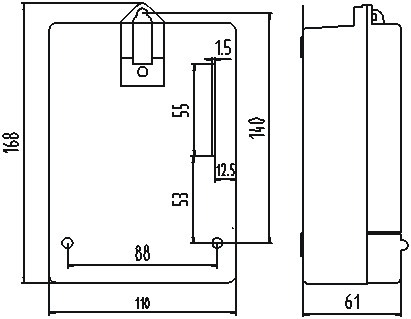

圖一 外形圖

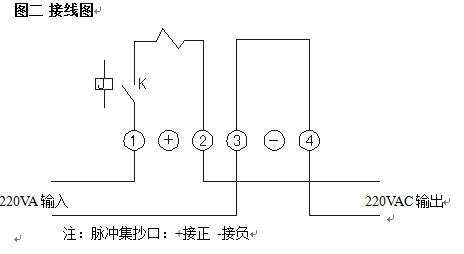

圖二 接線圖
五、運輸與貯存
1、表在運輸和拆封時不應受到劇烈沖擊，并根據GB/T15464-1995《儀器儀表包裝技術條件》規定運輸儲存。
2、 能表應保存在原包裝內，環境溫度為-25℃ ~ +55℃，相對濕度不超過85%，空氣中無腐蝕性氣體的環境中。電能表在貨架上貯存時，整箱疊放高度不超過5箱，拆箱后單只包裝的電能表疊放高度不超過10只。
六、質量保證
電表自出廠日期十八個月內，在用戶遵守本說明書規定要求，鉛封仍完整的條件下，倘發現電表不符合技術條件所規定的要求時，制造廠給予免費修理或更換。
