1、概括

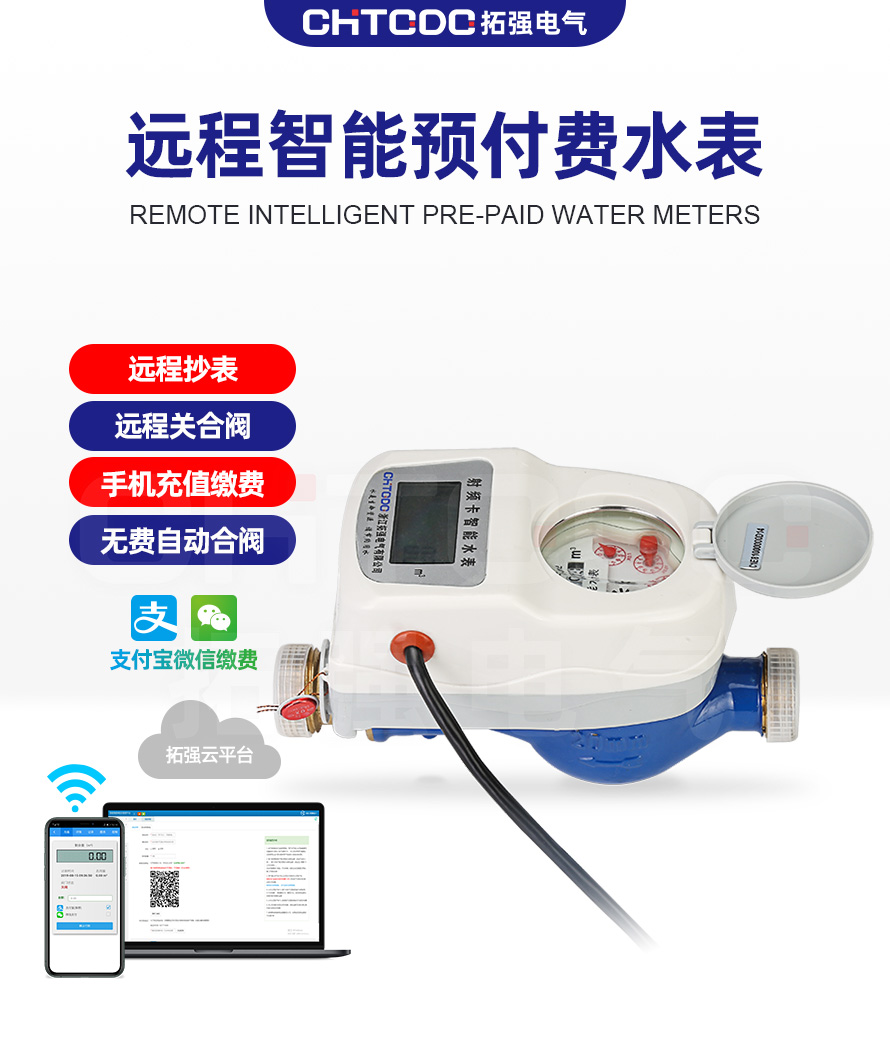

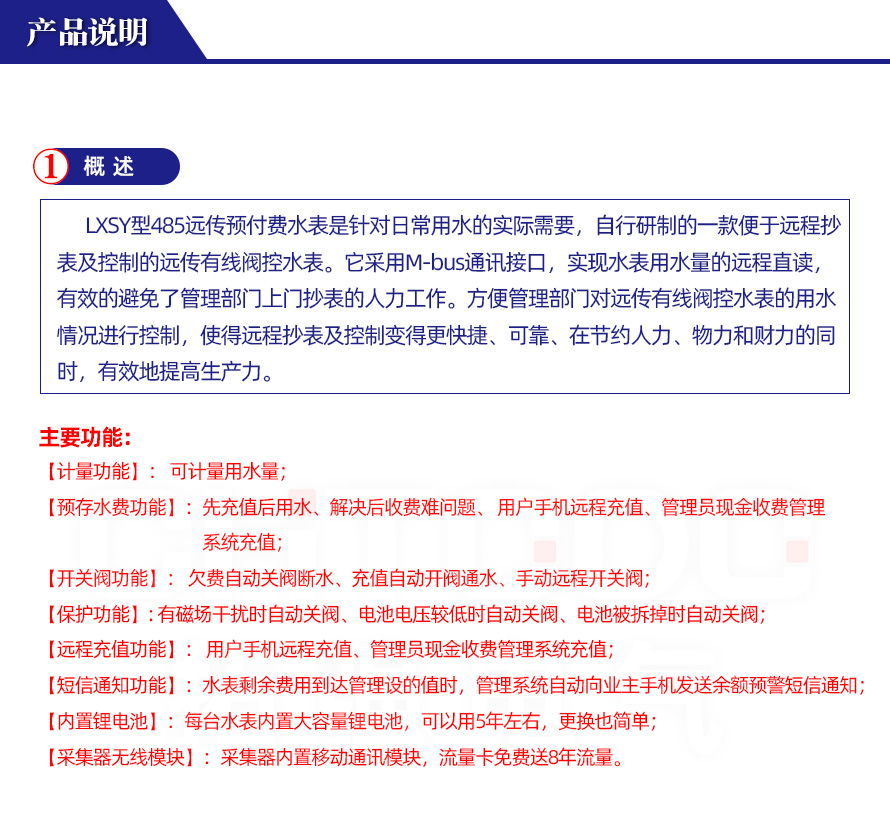

拓強電氣有限公司生產的遠傳有線閥控水表是針對日常用水的實際需要，自行研制的一款便于遠程抄表及控制的遠傳有線閥控水表。它采用M-bus通訊接口，實現水表用水量的遠程直讀，有效的避免了管理部門上門超表。方便管理部門對遠傳有線閥控水表的用水情況進行控制，使得遠程抄表及控制變得更快捷、可靠、在節約人力、物力和財力的同時，有效地提高生產力。

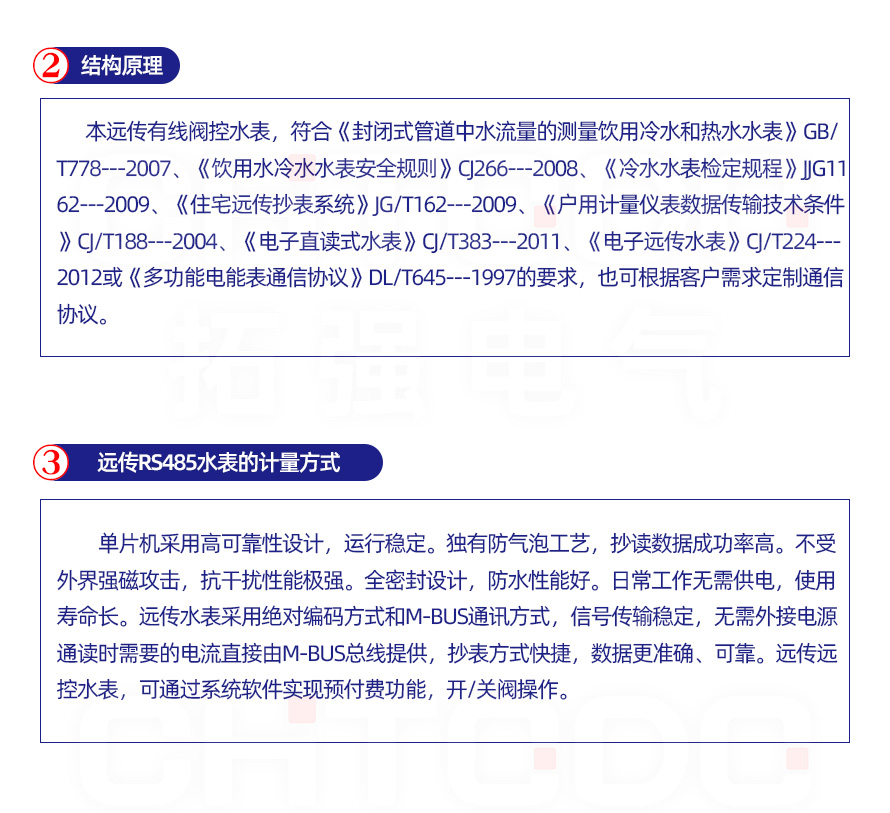

本遠傳有線閥控水表，符合《封閉式管道中水流量的測量 飲用冷水和熱水水表》GB/T778---2007、《飲用水冷水水表安全規則》CJ266---2008、《冷水水表檢定規程》JJG1162---2009、《住宅遠傳抄表系統》JG/T162---2009、《戶用計量?jī)x表數據傳輸技術條件》CJ/T188---2004、《電子直讀式水表》CJ/T383---2011、《電子遠傳水表》CJ/T224---2012或《多功能電能表通信協議》DL/T645---1997的要求，也可根據客戶需求定制通信協議。
2、產品特點
-單片機采用高可靠性設計，運行穩定。
-獨有防氣泡工藝，抄讀數據成功率高。
-不受外界強磁攻擊，抗干擾性能極強。
-全密封設計，防水性能好。
-日常工作無需供電，使用壽命長。
-遠傳水表采用絕對編碼方式和M-BUS通訊方式，信號傳輸穩定，無需外接電源通讀時需要的電流直接由M-BUS總線提供，抄表方式快捷，數據更準確、可靠。

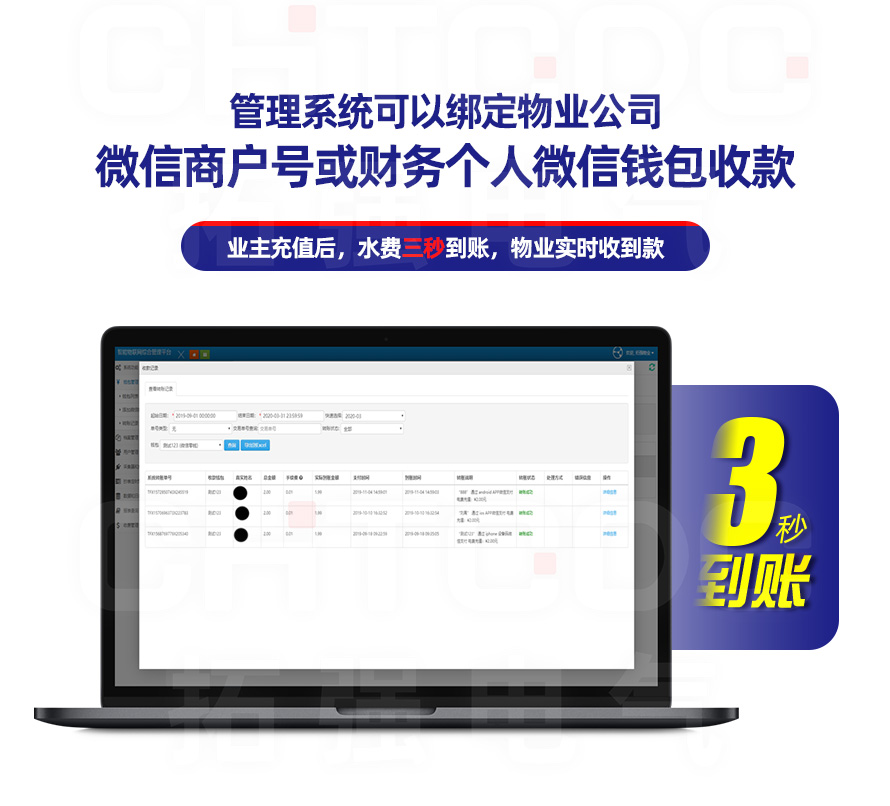

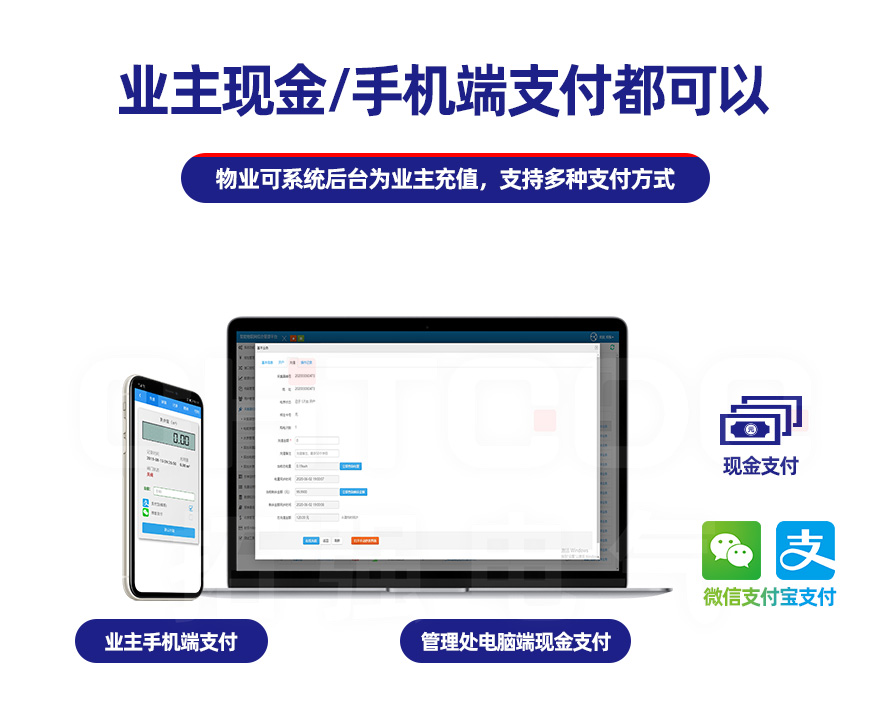

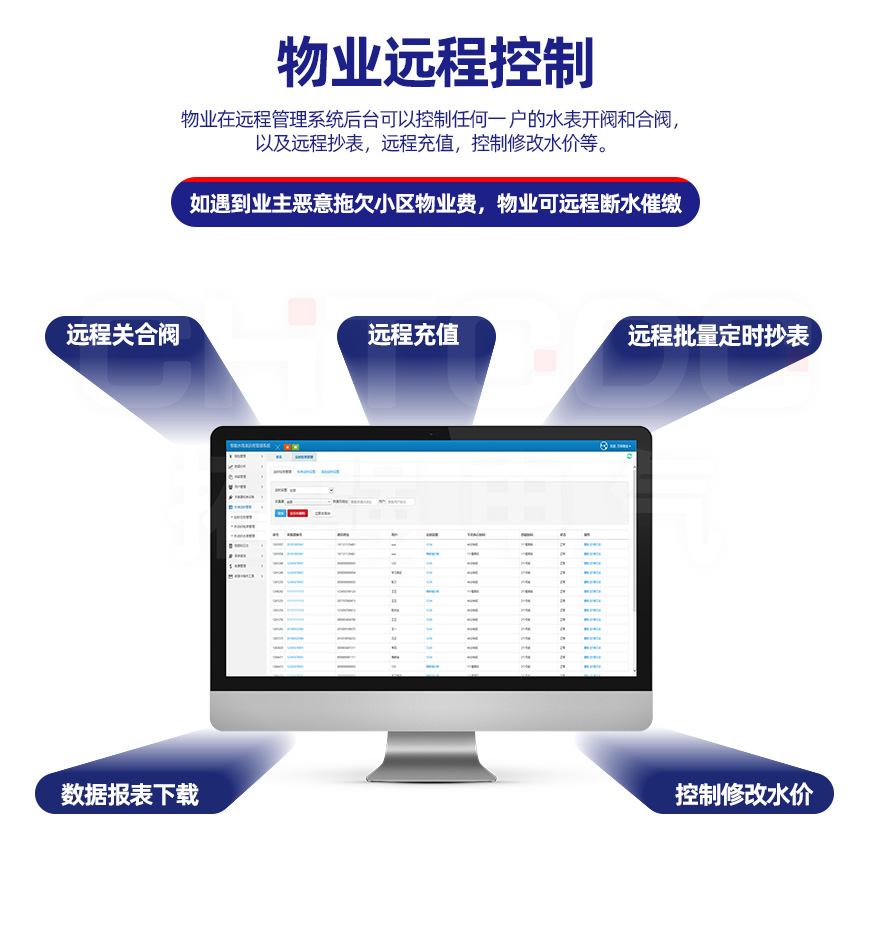

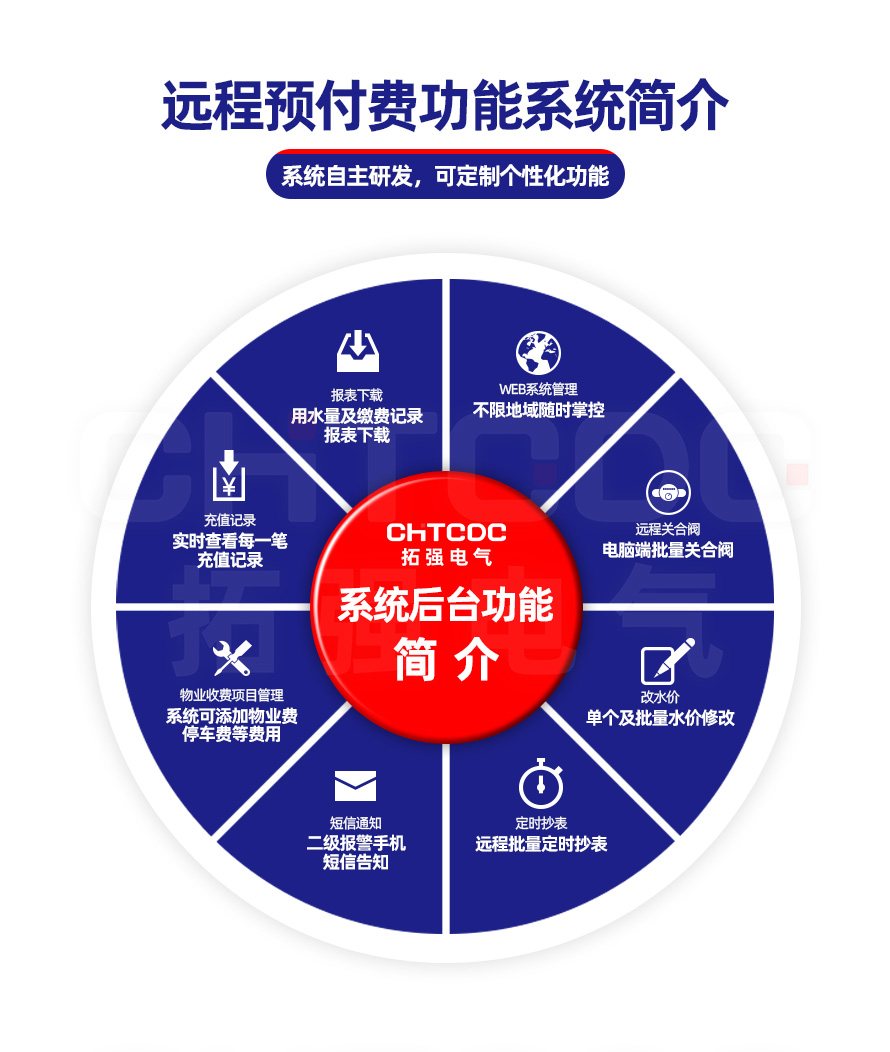

-遠傳遠控水表，可通過系統軟件實現預付費功能，開/關閥操作。
3、產品主要功能
3.1計量功能
水表可計量單向、非脈沖水流。
3.2集抄管理系統功能
可使用PC機通過RS232通訊的方式對水表進行表號設置、讀寫用量等功能，波特率2400bps。
3.3防破壞自我保護功能
當水表遇見磁干擾時，水表自動關閥，同時，水表記錄磁干擾信息，磁干擾消失時，閥門自動打開，更新磁干擾信息。
3.4電池欠壓提醒功能
水表支持兩級底電壓報警，一級電壓時提醒用戶聯系管理部門更換電池，可繼續使用三天，三天后閥門鎖死。表內數據實時儲存，更換電池不會損壞表內數據。
3.5用水量顯示
不改變機械計量顯示部分，電子與機械部分誤差率讀數小于萬分之一。電子部分不妨礙機械裝置讀數，同時不影響水表的檢定。
3.6利用GSM網絡，覆蓋范圍廣
使用移動網絡，在無線GSM/GPRS網絡的覆蓋范圍之內，GPRS信號較差的地方，有移動的信號增大設備，能解決信號差的問題，都可以實現監控。
安裝方便，與普通基表安裝方式一樣，不改變現有水表安裝習慣。
3.7自由定義數據傳輸次數和時間
抄表不需入戶，實現遠程抄表可以自定義上傳數據時間，每月幾次，每次在什么時候都可以自由定義。工作周期可設定，支持按間隔時、天、月、ID尾號錯開主動上報表具信息。
3.8水表時鐘要求，主板時鐘自動校對，保持與服務器同步。
3.9自帶止回閥功能，有效防止因水壓不穩、氣囊等原因而引起的水表自轉問題

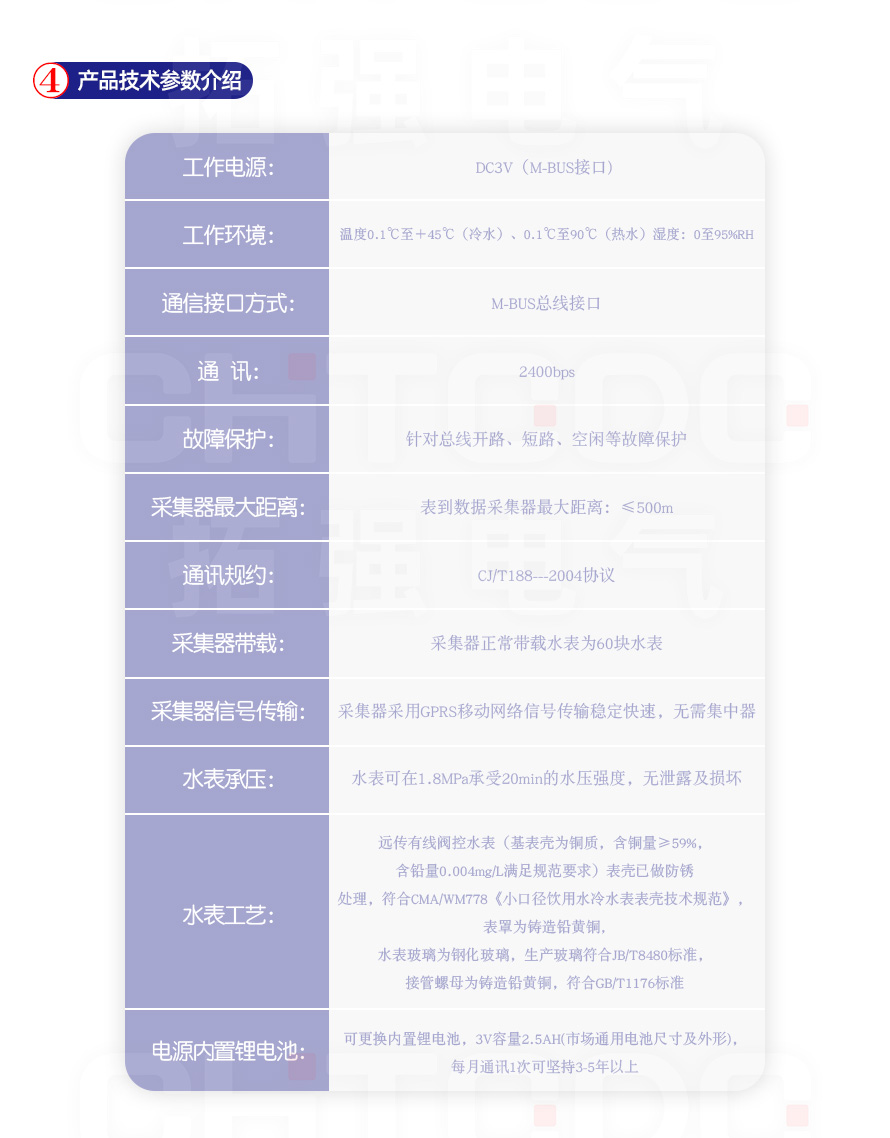

4、產品技術指標
4.1電氣參數
4.1.1工作電源DC36V（MBUS接口)
4.1.2工作環境：溫度0.1℃至＋45℃（冷水）、0.1℃至90℃（熱水）濕度：0至95%RH
4.1.3與上位機通信接口方式：MBUS總線接口
4.1.4通訊2400bps
4.1.5針對總線開路、短路、空閑等故障保護
4.1.6表到數據采集器最大距離：≤500m
4.1.7通訊規約：CJ/T188---2004協議

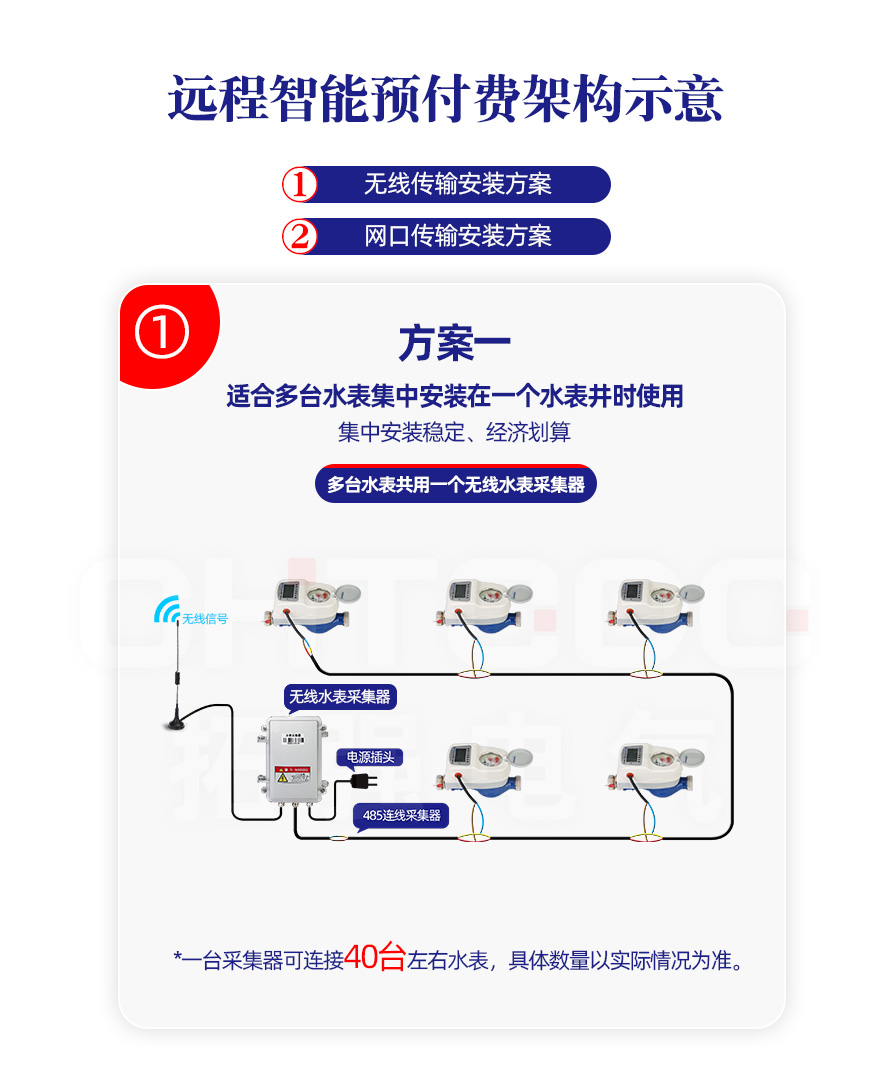

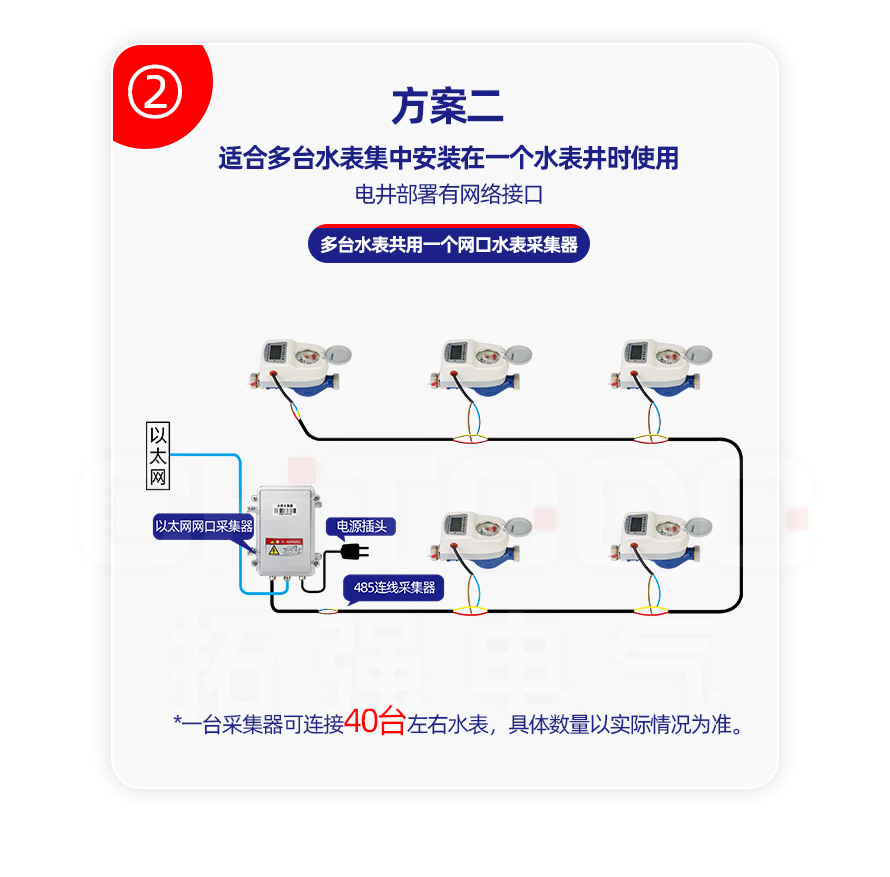

4.1.8采集器正常帶載水表為256塊水表
4.1.9采集器采用GPRS移動網絡信號傳輸穩定快速，無需集中器。
4.1.10水表可在1.8MPa承受20min的水壓強度，無泄露及損壞
4.1.10.1遠傳有線閥控水表（基表殼為銅質，含銅量≥59%，含鉛量0.004mg/L滿足規范要求）表殼已做防銹處理，符合CMA/WM778《小口徑飲用水冷水表表殼技術規范》，表罩為鑄造鉛黃銅,水表玻璃為鋼化玻璃，生產玻璃符合JB/T8480標準，接管螺母為鑄造鉛黃銅，符合GB/T1176標準
4.1.11電源
采用可更換內置鋰電池，3.6V容量6AH為市場通用用電池尺寸及外形，每天通訊1次可堅持6年以上

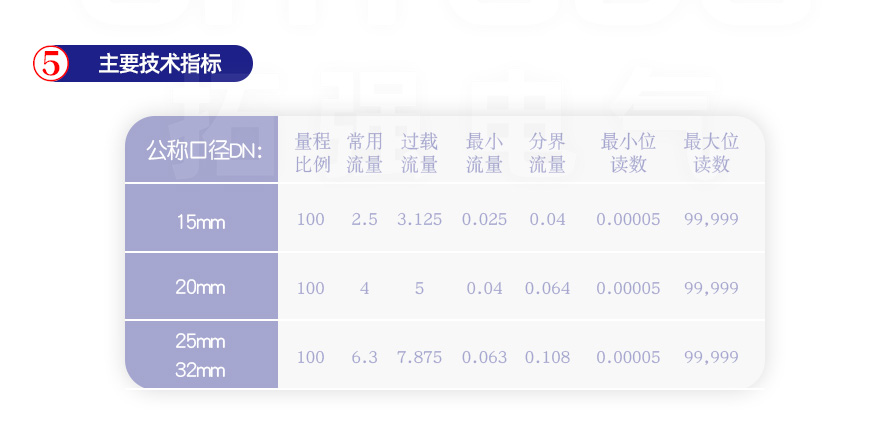

4.2主要技術指標
公稱口徑
計量等級
過載流量
Q4
常用流量
Q3
分界流量
Q2
最小流量
Q1
最大讀數
DN(mm)
m3/h
M3
15
2級
3.0
2.5
0.05
0.03
99999.9
20
5.0
4.0
0.08
25
8.0
6.3
0.13
最大允許誤差：
---從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為±5%
---從包括分解流量在內到包括最大流量的高區中的最大允許誤差冷水水表為±2%，熱水水表為±3%。

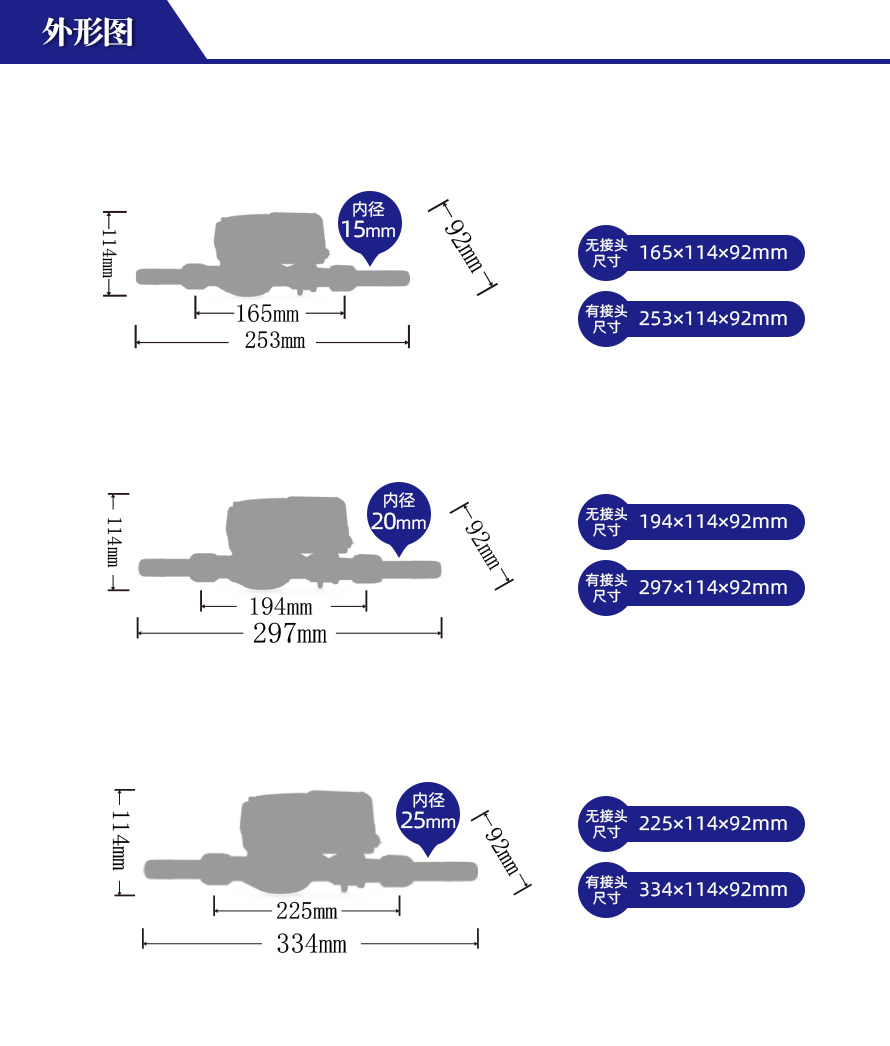

4.3主要尺寸參數
DN（mm）
長度
L(mm)
寬度
高度
L（mm）
螺紋
D
連接螺紋長度
(mm)
Amin
Bmin
165
85
110
G?B
10
12
195
G1B
14
225
16
